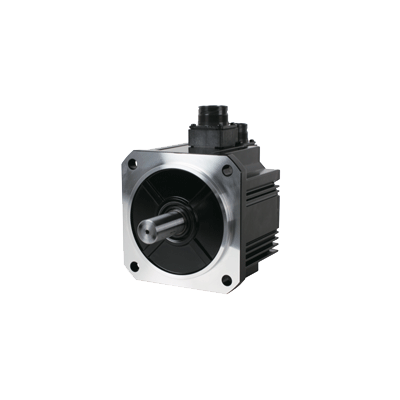

Descrizione
Da 50 W a 22 kW, alimentazione in ingresso per driver: tensione CC 24 V/48 V・CA 100 V/200 V/400 V, encoder assoluto/incrementale a 23 bit・senza batteria, risposta in frequenza 3,2 kHz
Caratteristiche
Piccolo, leggero, potente *1 e veloce
*1 Solo tipi a inerzia media e alta
*2 MHMF200 W
*3 MHMD200 W
La risoluzione migliorata nel rilevamento della posizione consente un posizionamento più fluido e preciso.
*4 Encoder incrementale
Impostazione facile e veloce, riducendo i tempi di assestamento convenzionali di circa il 64% *1 .
La funzione di guadagno di nuova concezione riduce notevolmente i tempi di regolazione. Il filtro notch adattivo e vari guadagni possono essere impostati e regolati automaticamente.
*1 Confronto con il prodotto convenzionale della famiglia A5Ⅱ
Realizzata una risposta in frequenza di 3,2 kHz per migliorare la produttività.
Offre una risposta in frequenza di 3,2 kHz. Con una risposta pari al 139% rispetto ai modelli convenzionali *1 , consente un funzionamento ad alta velocità e migliora la produttività.
*1 Confronto con il prodotto convenzionale della famiglia A5Ⅱ
Riduzione dei lavori di manutenzione e dei problemi.
Gamma di motori protetti da un paraolio ad alta resistenza alla polvere e al calore (con labbro protettivo)
I motori protetti da un paraolio ad alta tenuta di polvere e olio (con labbro di protezione) sono stati aggiunti alla gamma di motori dotati di paraoli di specifiche convenzionali. I paraoli di questo tipo di motore sono realizzati in un materiale con maggiore resistenza al calore.
È possibile selezionare il tipo di motore appropriato in base all’ambiente applicativo, ad esempio in presenza di polvere, polvere o in presenza di collegamenti con ingranaggi.
● I paraoli (con labbro di protezione) non sono disponibili per i motori MSMF con flangia di 80 mm o inferiore.
● I motori MQMF e MHMF con flangia di 80 mm o inferiore dotati di paraoli (con labbro di protezione) non sono compatibili con i modelli della famiglia A5.
■Paraoli applicabili
| Dimensione della flangia | Tipo di motore | Con paraolio | Con paraolio (con labbro protettivo) | |||
|---|---|---|---|---|---|---|
| 80 mm o meno | MSMF | ◎ | Immagine di gomma nitrilica (NBR) |
Nessuna impostazione | ||
| MHMF,MQMF | ◎ | ◎ | Realizzato in gomma fluorurata |
Non compatibile con il montaggio dei prodotti della famiglia A5 | ||
| 100 mm o più | Tutti i tipi | ◎ | ◎ | Montaggio compatibile con i prodotti della famiglia A5 | ||
Grado di protezione IP67 (i motori con flangia di dimensioni pari o inferiori a 80 mm sono prodotti realizzati su ordinazione)
I connettori a montaggio diretto vengono utilizzati per l’alimentazione del motore e per l’ingresso e l’uscita dell’encoder per migliorare le prestazioni di tenuta del motore secondo IP67.
● I motori compatibili con IP67 con dimensioni della flangia pari o inferiori a 80 mm sono prodotti realizzati su ordinazione.
● Per le condizioni ambientali delle applicazioni, fare riferimento alla Descrizione delle specifiche del motore .
Software multifunzionale per il supporto alla regolazione rapida
Software di supporto alla configurazione PANATERM
Il software di supporto alla configurazione PANATERM, con numerose funzionalità aggiuntive. PANATERM assiste gli utenti nell’impostazione dei parametri, nel monitoraggio delle condizioni di controllo, nel supporto alla configurazione e nell’analisi dei dati di funzionamento meccanico sullo schermo del PC, se installato su un personal computer disponibile in commercio e collegato alla famiglia MINAS A6 tramite l’interfaccia USB. È possibile scegliere tra le lingue inglese, giapponese, cinese e coreano.
Per maggiori informazioni clicca qui.
Motore con encoder assoluto senza batteria
Abbiamo ridotto la batteria dell’encoder assoluto installando il generatore di potenza nel motore.
Oltre a migliorare la manutenibilità, supportiamo la costruzione di macchine e sistemi industriali ecologici ed economici.
