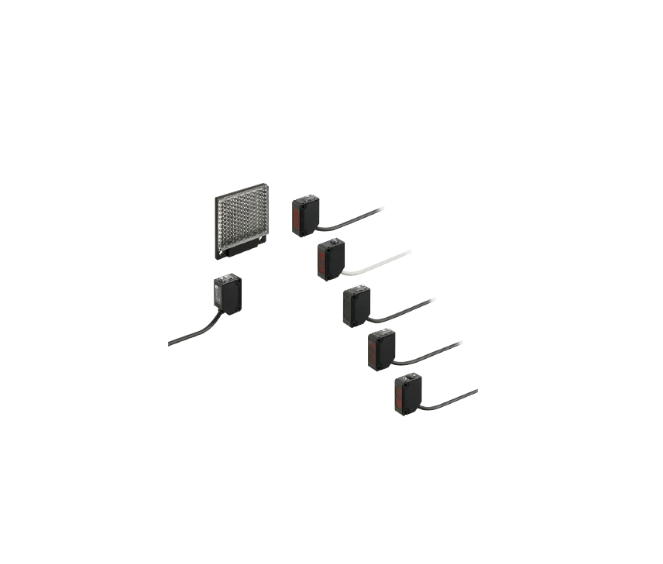

5) Sensori miniatura CX400 – IP67 – 31×11,2x20mm CX400

Ulteriore riduzione dell’impatto ambientale
Fino al 60% in meno di consumo energetico

Grazie al suo design esclusivo, la serie CX-400 consente di ridurre i consumi energetici fino al 60%, con una riduzione media del 44% in caso di upgrade. Questi sensori riducono le emissioni di carbonio e contribuiscono al rispetto dell’ambiente.

Contribuire alla riduzione delle emissioni di anidride carbonica

Il consumo di elettricità della serie CX-400 è stato ridotto in media di 10,5 mA. Calcolando 8 ore al giorno, 260 giorni (con 5 giorni di funzionamento a settimana), per un totale di 2.080 ore all’anno, si ottiene quanto segue:
Il CX-400　 contribuisce a ridurre le emissioni di anidride carbonica a livello mondiale
per circa 84,6 tonnellate all’anno.

Maggiore resistenza al rumore
Contromisure inverter più efficaci

Il CX-400 offre un’elevata resistenza al rumore rispetto al modello precedente. Grazie all’integrazione di un circuito di contromisura per inverter che si adatta in modo appropriato alla lunghezza d’onda di picco, il sensore ora resiste in modo più efficace al rumore ad alta frequenza proveniente da motori inverter ad alta tensione e luci inverter.

Maggiore resistenza ai cortocircuiti in uscita
Maggiore protezione contro i collegamenti inversi dei cavi

Il rafforzamento della protezione contro l’inversione di polarità del circuito di uscita previene danni al sensore causati da un cablaggio errato dell’uscita o dell’alimentazione.

Resistente all’olio e ai liquidi refrigeranti [CX-41□/42□/49□]

Il materiale delle lenti è realizzato in acrilico resistente agli effetti nocivi dei refrigeranti.
Questi sensori possono essere utilizzati con sicurezza anche in prossimità di macchinari per la lavorazione dei metalli che disperdono nebbie oleose. Il meccanismo di protezione è inoltre conforme allo standard IP67 (IEC).

1.000 ore; Immersione (profondità 0 m); Resistenza di isolamento 20 MΩ/250 V

Nota: Yushiron e Yushiroken sono marchi registrati di Yushiro Chemical Industry Co., Ltd.

Fortemente resistente all’etanolo [CX-44□/48□]

Per la parte anteriore e il display è stato utilizzato un policarbonato robusto e resistente all’etanolo.
Sicuro anche per l’installazione in prossimità di macchinari per la lavorazione alimentare che disperdono detergenti a base di etanolo.
Il meccanismo di protezione è inoltre conforme allo standard IP67 (IEC).
Attenzione: posizionare il CX-48□ in modo che il liquido detergente non entri in contatto con il riflettore collegato.

Costruzione robusta per resistere all’acqua e alla polvere [Serie CX-400]

Grazie al grado di protezione IP67 (IEC), la serie CX-400 può essere utilizzata in sicurezza in ambienti con presenza di acqua e polvere.
Attenzione: il sensore potrebbe rilevare la presenza di acqua se viene spruzzato sull’unità durante il rilevamento.

Alte prestazioni
Alte prestazioni per molte applicazioni

La serie CX-400 è in grado di rilevare stabilmente una differenza minima di 0,4 mm (0,016 pollici) (lo spessore di un biglietto da visita) o di 10 μm (0,394 mil) su pellicole ultrasottili, grazie alla sua ottica esclusiva e al design specializzato dei circuiti elettronici.
Il fascio luminoso rosso è utile per confermare la posizione di rilevamento.

Risparmia
Eliminando completamente gli sprechi inutili, riducendo molti carichi ambientali

La serie CX-400 offre tre diverse lunghezze di cavo e utilizza un imballaggio molto semplice per ridurre gli sprechi. Il sacchetto è realizzato in polietilene e non emette gas tossici.

Tipo a sbarramento

Potente raggio infrarosso [CX-412/413]

La straordinaria capacità di penetrazione consente applicazioni come il rilevamento del contenuto delle confezioni.

Nota: quando si utilizza il potere penetrante nella rilevazione, assicurarsi di verificare utilizzando il sensore effettivo.

Resistente a polvere e sporco [CX-412/413]

La sorgente di luce infrarossa è più efficace su polvere e sporcizia rispetto al tipo a raggio rosso.

Anche il tipo a fascio passante è resistente alle interferenze reciproche [CX-411]

Due sensori CX-411, con la loro sorgente luminosa a raggio rosso, possono essere installati uno vicino all’altro inserendo un filtro anti-interferenza.

Tipo retroriflettente

Ampio raggio di rilevamento di 5 m 16.404 ft [CX-493]

Il sensore a LED rosso, facilmente allineabile all’asse del fascio luminoso, offre un raggio di rilevamento di 5 m (16,404 piedi) . I sensori possono essere utilizzati per serrande automatiche di grandi dimensioni.

Tipo retroriflettente con filtri polarizzatori [CX-491]

I filtri polarizzatori integrati garantiscono un rilevamento stabile anche su oggetti con superficie a specchio.

È possibile montare due sensori uno vicino all’altro [CX-49□/48□]

Grazie alla funzione di prevenzione automatica delle interferenze è possibile montare fino a due sensori uno vicino all’altro.

Sensore di rilevamento di oggetti trasparenti [CX-48□]

Il nostro esclusivo sistema ottico e circuito di rilevamento degli oggetti trasparenti garantiscono un rilevamento stabile di oggetti trasparenti più sottili rispetto ai modelli convenzionali.

Oggetti trasparenti rilevabili con CX-48□ (Esempi tipici)

CX-481: da 300 a 500 mm (da 11,811 a 19,685 pollici)
CX-482: da 1 a 2 m (da 3,281 a 6,562 piedi)
CX-483: da 500 a 1.000 mm ( da 19,685 a 39,370 pollici)
[con il riflettore RF-230 in condizioni ottimali (Nota)]
Ogni oggetto deve attraversare il raggio al centro tra il sensore e il riflettore.
ℓ : Lunghezza dei vetri cilindrici
t : Spessore dell’oggetto da rilevare
Nota: la condizione ottimale è definita come la condizione in cui il livello di sensibilità è impostato in modo tale che l’indicatore di stabilità si accenda solo quando l’oggetto è assente.

Tipo riflettente diffuso

Allineamento dell’asse del raggio semplificato con un raggio spot ad alta luminanza [CX-423]

Questi sensori sono dotati di un fascio luminoso LED rosso ad alta luminosità che offre una visibilità ottimale, consentendo di controllare la posizione di rilevamento a colpo d’occhio.
Grazie al fascio luminoso di piccole dimensioni (circa ø2 mm ø0,079 pollici ) a una distanza di impostazione di 100 mm (3,937 pollici) e di circa ø5 mm ø0,197 pollici a una distanza di impostazione di 200 mm (7,874 pollici) , anche gli oggetti più piccoli possono essere rilevati con precisione.

Riduzione del lavoro di regolazione del volume [CX-42□]

Poiché questi sensori presentano numerose varianti a seconda del campo di rilevamento, consentono di effettuare facilmente una regolazione ottimale del volume.

È possibile montare due sensori uno vicino all’altro [CX-42□]

Grazie alla funzione di prevenzione automatica delle interferenze è possibile montare fino a due sensori uno vicino all’altro.

Tipo riflettente a portata regolabile

Tipo ad alta precisione [CX-441/444]

Può rilevare differenze di altezza fino a 0,4 mm (0,016 pollici) , con isteresi del 2% o inferiore.
Un sistema ottico avanzato offre prestazioni di rilevamento circa 2,5 volte superiori rispetto ai modelli convenzionali. Anche differenze ultra-piccole di 0,4 mm (0,016 pollici) possono essere rilevate con precisione.

Nessun effetto sui colori.
Sia gli oggetti bianchi che quelli neri possono essere rilevati alla stessa distanza. Non è necessario alcun controllo di regolazione, anche quando prodotti di colori diversi si muovono lungo la linea di produzione.

Seleziona tra 2 diametri di spot in base all’applicazione.
Offriamo un tipo di spot piccolo per rilevare oggetti minuti e un tipo di spot grande in grado di rilevare oggetti ricoperti di fori e scanalature.

* Il CX-444 supporta una distanza di rilevamento fino a 100 mm (3,937 pollici) .

Il punto luminoso facilita l’allineamento dell’asse del raggio [CX-44□]

Questi sensori sono dotati di un punto rosso ad alta luminanza che garantisce un’ottima visibilità. La posizione di rilevamento può essere verificata a colpo d’occhio.
Grazie al suo piccolo fascio luminoso, di circa ø2 mm (ø0,079 pollici) , il sensore CX-441 è in grado di rilevare con precisione anche gli oggetti più piccoli.

Può essere utilizzato per rilevare differenze minime [CX-44□]

Dotato di un regolatore multirotazione per gestire con facilità anche le impostazioni di portata più complesse.

Dotato di funzione di prevenzione automatica delle interferenze [CX-44□]

La funzione di prevenzione automatica delle interferenze impedisce interferenze reciproche.

Grazie alle funzioni BGS/FGS è possibile realizzare anche le configurazioni più impegnative! [CX-44□]

La funzione BGS è più adatta per il caso seguente

Sfondo non presente
Quando l’oggetto e lo sfondo sono separati.
Non viene modificato se il colore dello sfondo cambia o se qualcuno passa dietro il trasportatore.

Il sensore rileva la presenza di un oggetto quando la luce viene ricevuta nella posizione A dell’elemento di ricezione della luce (elemento a 2 segmenti).
Questo è utile se l’oggetto e lo sfondo sono distanti. Il metodo di regolazione della distanza è lo stesso del metodo di regolazione convenzionale per i sensori a riflessione con portata regolabile.

La funzione FGS è più adatta per il caso seguente

Sfondo presente
Quando l’oggetto e lo sfondo sono vicini Quando l’oggetto è lucido o irregolare
Non influenzato dalla lucentezza, dal colore o dalle superfici irregolari quando si rilevano oggetti presenti su un nastro trasportatore.

Nota: utilizzare la funzione FGS insieme a un trasportatore o a un’altra unità di sfondo.

Il sensore rileva la presenza di un oggetto quando non viene ricevuta luce nella posizione B dell’elemento ricevente (elemento a 2 segmenti). Di conseguenza, è possibile rilevare anche oggetti lucidi. Questo è utile se l’oggetto e lo sfondo sono vicini, o se l’oggetto rilevato è lucido.
