Descrizione

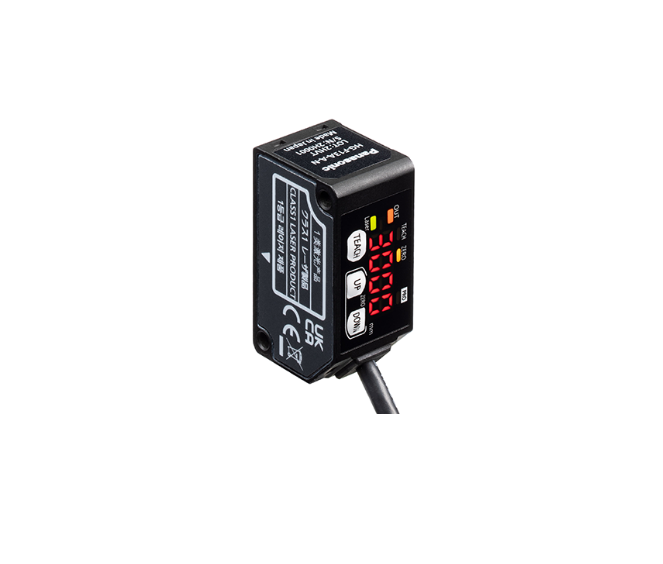

Sensore di distanza laser compatto e a lungo raggio HG-F1
Sensore TOF per misure a lunga distanza.
Il sensore di distanza laser serie HG-F1 è dotato di un involucro in alluminio pressofuso leggero e ad alta resistenza con un modulo sensore TOF integrato.
Il sensore vanta un corpo compatto e robusto e offre una capacità di rilevamento a lungo raggio.
UL, CSA: Certificato da TÜV SÜD America Inc.
Confronto delle serie di prodotti
| Nome del prodotto / nome della serie | Modello n. | Campo misurabile / Distanza dal centro di misura e Campo di misura | Diametro del raggio (valore tipico) |
Ripetibilità |
|---|---|---|---|---|
 Serie HG-F |
HG-F1□ | Da 250 a 3,00 0 mm 9,843 a 118,11 pollici |
Circa ø10 mm ø0,394 in (alla distanza di misura di 1.000 mm 39,370 in ) |
10 mm 0,394 pollici o meno |
| Serie HG-C | HG-C1030□ | 30±5 mm 1,181±0,197 pollici |
Circa ø50 μm ø1,969 mil |
10 μm 0,394 mil |
| HG-C1050□ | 50±15 mm 1,969±0,591 pollici |
Circa ø70 μm ø2,756 mil |
30 μm 1,181 mil |
|
| HG-C1100□ | 100±35 mm 3,937±1,378 pollici |
Circa ø120 μm ø4,724 mil |
70 μm 2,756 mil |
|
| HG-C1200□ | 200±80 mm 7,874±3,150 pollici |
Circa ø300 μm ø11,811 mil |
200 μm 7,874 mil |
|
| HG-C1400□ | 400±200 mm 15,748±7,874 pollici |
Circa ø500 μm ø19,685 mil |
*L’oggetto di rilevamento utilizzato per la serie HG-F1 era un foglio di carta bianca non lucida delle dimensioni di 200 × 200 mm ( 7,874 pollici × 7,874 pollici) , mentre l’oggetto di rilevamento utilizzato per la serie HG-C era una ceramica bianca.
*Il diametro del fascio è stato definito come 1/e² (circa il 13,5%) dell’intensità luminosa centrale.
Si tratta della dimensione a una distanza di misurazione di 1.000 mm (39,370 pollici) nel caso della serie HG-F1 o alla distanza del centro di misurazione nel caso della serie HG-C.
Il sistema di misurazione della distanza garantisce un rilevamento stabile.
Il prodotto è dotato di un display a 7 segmenti che indica digitalmente le distanze misurate in mm.
La quantificazione degli stati di rilevamento consente di impostare i valori di soglia più adatti in modo uniforme per chiunque.
Visualizzazione digitale della distanza misurata
- La distanza misurata viene visualizzata in mm.
Misurazione della distanza dal pezzo in lavorazione
- Non è facilmente influenzabile dal materiale o dal colore.
- Consente di confermare la quantità di oggetti impilati e di rilevarne la posizione.
Conferma della consegna del pezzo / quantità di oggetti impilati nella sezione del robot di trasferimento
Uscita analogica
- I valori misurati possono essere trasmessi a un dispositivo esterno (tensione analogica: da 0 a +5 V, corrente analogica: da +4 a +24 mA)
- L’impostazione della scala analogica consente l’acquisizione di dati da un intervallo di misurazione desiderato.
Corpo in alluminio pressofuso compatto e robusto
Il sensore della serie HG-F1 è stato ridotto di circa l’80% in termini di volume rispetto al precedente modello di sensore di distanza a lungo raggio (serie EQ-500).
Il corpo dell’unità è realizzato in alluminio pressofuso, quindi è leggero e robusto.
Utilizzo selezionabile del fascio luminoso spot in base alle specifiche condizioni di utilizzo
Modalità di controllo spot del raggio emesso
L’efficienza operativa può essere migliorata selezionando il tipo di fascio luminoso più adatto tra le due opzioni disponibili, in base alle specifiche condizioni d’uso. Il fascio luminoso emesso per la misurazione si integra con l’ambiente circostante, riducendo al minimo il fastidio causato dal laser che entra nel campo visivo. Durante l’installazione/regolazione, la modalità di controllo del fascio luminoso emesso consente un riconoscimento preciso dello spot del fascio e una conferma affidabile della posizione di rilevamento anche in caso di rilevamento a lunga distanza.
* Il punto del raggio appare in modo diverso a seconda del materiale dell’oggetto rilevato, delle condizioni circostanti e della distanza.* Quando si utilizza la modalità di controllo del punto del raggio emesso, non è possibile misurare la distanza dall’oggetto rilevato.
Il laser a luce visibile (classe 1) consente un rilevamento preciso
Rilevamento a campo stretto
Il fascio luminoso è più piccolo di quello di un sensore di distanza a portata regolabile convenzionale, consentendo un rilevamento preciso.
* I diametri del fascio sopra indicati sono valori tipici. Verificare l’adeguatezza del diametro del fascio nelle condizioni di installazione effettive.* Il diametro del fascio può essere influenzato dai materiali degli oggetti circostanti e dalla loro distanza.* Il diametro tipico del fascio dei modelli EQ-501 / EQ-511 viene utilizzato come diametro della serie EQ-500.
Scheda Tecnica: 📄 ds_hgf_en
