Caratteristiche

Miniaturizzazione mediante l’utilizzo di un singolo chip ottico IC

Il fotodiodo di ricezione del fascio e il circuito di conversione A/D sono stati realizzati su un singolo chip ottico (completamente personalizzato). Pertanto, nonostante le dimensioni ridotte, offre prestazioni e affidabilità pari o superiori a quelle del prodotto convenzionale.

Incorpora un regolatore di sensibilità anche in questa dimensione

Nonostante le dimensioni ridotte, il sensore è dotato di un regolatore di sensibilità. È utile quando è necessaria una regolazione precisa. Inoltre, il ricevitore del sensore a sbarramento con rilevamento laterale incorpora un interruttore di modalità operativa che può modificare il funzionamento dell’uscita.

Ampio raggio di rilevamento

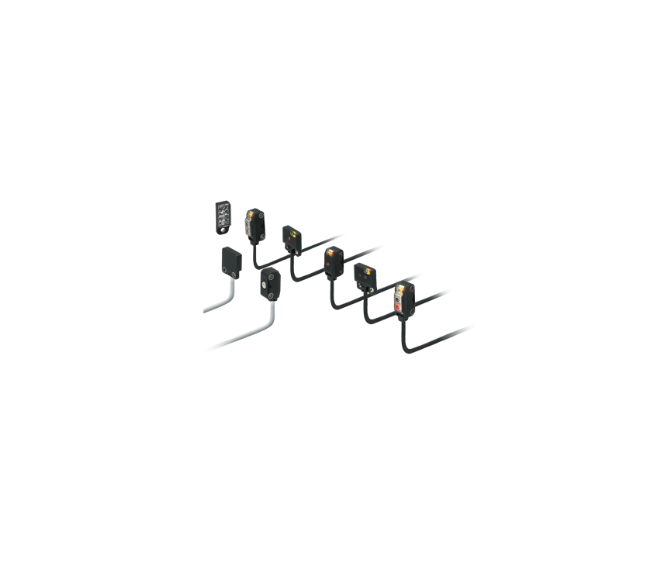

La serie EX-20 consente il rilevamento a lunga distanza [tipo a sbarramento: 2 m , tipo retroriflettente : 200 mm ( con il riflettore in dotazione), tipo a riflessione diffusa: 160 mm ] , nonostante le dimensioni ridotte.
Pertanto, è utilizzabile anche su nastri trasportatori larghi.

Fascio luminoso chiaro utilizzando una sorgente luminosa a punto LED rosso

L’area di emissione di una sorgente luminosa a punti è inferiore a quella di una sorgente luminosa a LED piatta convenzionale, ed è possibile progettare un fascio luminoso stretto ad alta potenza. Grazie all’utilizzo di una sorgente luminosa a punti LED rossi, lo spot del fascio rosso è nitido anche da una distanza ravvicinata, semplificando l’allineamento e la conferma della posizione di rilevamento. Inoltre, poiché anche il tipo a sbarramento incorpora un fascio luminoso stretto visibile, è in grado di rilevare in modo affidabile anche componenti di piccole dimensioni, come componenti di chip, lead frame, ecc.

Risparmio di energia elettrica

La serie EX-20 consente di ridurre il consumo energetico fino al 65%.
Questi sensori contribuiscono al rispetto dell’ambiente.

Impermeabile IP67 (IEC)

I sensori sono dotati di grado di protezione IP67 per consentirne l’utilizzo in linee di processo in cui viene utilizzata o spruzzata acqua. Sono disponibili staffe di montaggio in acciaio inossidabile antiruggine.
Nota: se durante il rilevamento, il sensore viene colpito da spruzzi d’acqua, potrebbe rilevarla come un oggetto.

Incorporato un circuito di contromisura dell’inverter

La serie EX-20 è notevolmente più resistente alla luce dell’inverter e ad altre luci estranee.

Dimensioni identiche

I sensori a sbarramento e a riflessione diffusa con rilevamento frontale hanno un aspetto identico.
Inoltre, poiché i fori di montaggio sono simmetrici rispetto al centro dell’asse del fascio, la progettazione risulta semplificata.

Sezione di montaggio rinforzata

Può essere serrato con viti M3. Inoltre, sono stati inseriti inserti metallici nei fori di montaggio in modo che il prodotto non venga danneggiato anche in caso di serraggio eccessivo.

È disponibile una staffa di montaggio universale del sensore

È disponibile la staffa di montaggio universale del sensore MS-EXL2-4 (solo per EX-22/23/26/28/29□) e MS-EX20-5 (solo per EX-23□) che consente di regolare liberamente l’altezza e l’angolazione del sensore.

È disponibile il distanziale di montaggio per il tipo di rilevamento anteriore

Il montaggio del tipo di rilevamento anteriore è possibile dal lato posteriore utilizzando il distanziale di montaggio.

La maschera a fessura è disponibile

Sono disponibili maschere a fessura rotonda da ø0,5 mm (ø0,020 pollici) e maschere a fessura rettangolare da 0,5 x 3 mm (0,020 x 0,118 pollici) sia per i sensori a rilevamento laterale che per quelli a rilevamento frontale.

FUNZIONI

Indicatore luminoso a 2 colori

Tutti i modelli sono dotati di un indicatore luminoso a 2 colori (LED arancione: indicatore di funzionamento, LED verde: indicatore di stabilità).

Due tipi per un montaggio adatto

Sono disponibili due tipi di sensori: a rilevamento laterale e a rilevamento frontale. Selezionare in base al luogo di montaggio.
