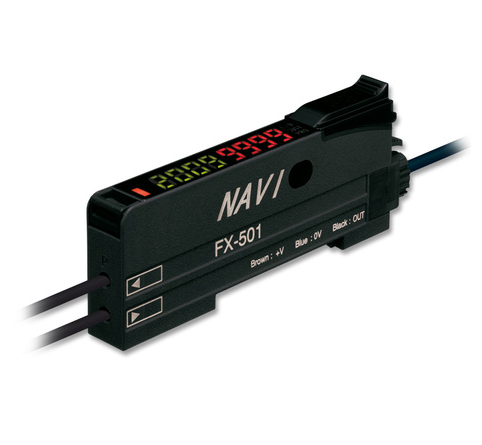

1) Sensore digitale in fibra FX-500

Caratteristiche

Migliorata l’operatività e la visibilità dei tasti operativi

I tasti operativi (interruttore di impostazione e tasto MODE) sono stati rinnovati per renderli più facili da usare. Inoltre, il colore dei tasti è passato dal nero al grigio chiaro per garantire una buona visibilità in condizioni di scarsa illuminazione.

[Precedente]

[Aggiornato (Ver. 2)]

Elevata stabilità!

Utilizzando la serie FX-500 insieme alla nostra fibra di altissima qualità, la variazione dell’intensità della luce incidente tra le unità si riduce a solo 1/4 di quella dei modelli convenzionali.
Essendo prossimi ai valori assoluti anziché a valori digitali modificati, è ora possibile monitorare variazioni nella rilevazione che in passato non erano rilevabili.

Una qualità che supera quella delle fibre standard!

Nuove fibre sviluppate utilizzando un nuovo metodo di produzione adottato dal nostro stabilimento e un sistema di controllo qualità costante.
Le prestazioni di base di una fibra standard sono notevolmente migliorate!

Tempo di risposta massimo di 25 μs

FX-500, grazie al suo elevato tempo di risposta, contribuisce a migliorare la produttività.

Ora è possibile rilevare oggetti di piccole dimensioni utilizzando una fibra di piccolo diametro, con tempi di risposta elevati e un raggio di rilevamento più lungo.

Modalità HYPR(Hyper) incorporata

FX-500, in combinazione con fibre di piccolo diametro in grado di gestire rilevazioni complesse, consente un ampio raggio di rilevamento.

Nota: quando si utilizza FD-NFM2.

Così preciso! Rilevamento nitido con isteresi soppressa

Grazie alla sua rilevazione precisa, FX-500 rileva differenze frazionarie nell’intensità luminosa, ottenendo un’elevata precisione e risolvendo applicazioni a bassa isteresi.

Rilevamento a lungo raggio di piccoli oggetti con piccola differenza nell’intensità luminosa [modalità H-02]

Rilevamento ad alta precisione evitando la saturazione [modalità H-01]

Schermo piatto con ampio angolo di visione

L’ampio display a 7 segmenti ad alto contrasto e alta luminanza garantisce una chiara visibilità da un ampio angolo di visione.

Risolve la variazione nell’intensità della luce incidente visualizzata
Impostazione di regolazione del display

La variazione di visualizzazione può essere regolata su valori casuali. Questo aiuta a definire le istruzioni corrette in un ordine di lavoro.

Rilevamento stabile su periodi lunghi e brevi
Quantità di emissione stabilizzata

L'”elemento emettitore a quattro componenti chimici”, che siamo stati i primi a integrare per mantenere un livello stabile di emissione luminosa, è ormai diventato uno standard del settore.
La serie FX-500 continua ad adottare lo stesso elemento emettitore e il circuito “APC (Auto Power Control)”, che migliora la stabilità in brevi periodi, come all’accensione.

Risparmia tempo di manutenzione
Funzione di monitoraggio della soglia

Questa funzione esegue l’impostazione automatica del valore di soglia controllando l’intensità della luce incidente a intervalli desiderati, al fine di seguire le variazioni della quantità di luce dovute a variazioni ambientali prolungate (ad esempio, presenza di polvere). Ciò contribuisce a ridurre le ore di manutenzione.

■Rileva il deterioramento dell’intensità luminosa
(ad esempio utile in ambienti polverosi)

Per una maggiore efficacia, è possibile utilizzare l’autodiagnosi con la funzione di monitoraggio della soglia.

Adatto per manutenzione preventiva
Uscita autodiagnosi [FX-502(P), FX-505(P)-C2]

FX-502(P) / 505(P)-C2 può impostare l’Uscita 2 come uscita di autodiagnosi. Quando viene eseguito l’apprendimento del valore di soglia dell’Uscita 1, l’Uscita 2 viene impostata contemporaneamente, con un’impostazione casuale pari all’eccedenza del valore di soglia. Il deterioramento dell’intensità luminosa dovuto alla rottura della fibra o all’accumulo di polvere può essere segnalato tramite un’uscita di allarme.

Rilevamento stabile e rispettoso dell’ambiente
Impostazione della potenza di emissione e del guadagno

Nei casi in cui l’intensità della luce incidente è satura, la quantità di luce emessa può essere regolata al livello ottimale tramite la funzione AUTO, senza modificare il tempo di risposta. Ciò consente un rilevamento stabile con un rapporto segnale/rumore ottimale e consente di risparmiare energia controllando la corrente elettrica emessa.

Rilevamento di un foglio trasparente

Funzioni logiche integrate
Non è necessario alcun PLC, risparmiando sui costi di materiale e programmazione

■Funzioni di calcolo logico
3 calcoli logici (AND, OR, XOR) sono disponibili solo con il sensore in fibra. È possibile selezionare 3 operazioni logiche sull’uscita 1. Non è necessario un controller aggiuntivo, quindi è possibile ottenere sia un risparmio di cavi che una riduzione dei costi.

[Calcolo di due amplificatori adiacenti]

[Calcolo di due uscite in un amplificatore](FX-502(P) / 505(P)-C2)

[Calcolo di un amplificatore e ingresso esterno](FX-502(P) / 505(P)-C2)

Tabella della verità

■Dotato di 5 tipi di timer.
Un’ampia gamma di operazioni di controllo del timer può essere eseguita
solo tramite sensori in fibra.

Periodo del timer: da 0,05 ms a 32 s. Sono disponibili timer di ritardo ON/OFF e timer di ritardo ON/One-shot.

Cavo di uscita analogico tipo [FX-505(P)-C2]

Per monitorare il rilevamento degli oggetti, viene emessa una corrente analogica da 4 a 20 mA in risposta al valore digitale dell’intensità della luce incidente.

■Tracciamento dei bordi di pellicola o foglio

È possibile monitorare il percorso tortuoso man mano che cambia l’intensità della luce.

Modifiche di configurazione fluide tramite 8 banche dati

Il numero di banche dati utilizzate per salvare le condizioni di configurazione dell’amplificatore è stato aumentato a otto. Le condizioni di configurazione possono essere salvate e caricate per semplificare le modifiche di configurazione in un cantiere in cui vengono prodotti più modelli.

Il controllo remoto migliora l’efficienza del lavoro tramite input esterno [FX-502(P), FX-505(P)-C2]

L’efficienza del lavoro può essere migliorata tramite il funzionamento tramite l’uscita PLC o un altro segnale esterno. ^*
* FX-502(P) può funzionare tramite segnale esterno quando si passa dall’uscita 2 all’ingresso esterno.

■Funzioni azionabili tramite input esterno

^*

FX-505(P)-C2 può ottenere un output di risposta dopo un input esterno, quando l’output di rilevamento 2 è impostato sulla modalità di output di risposta.

Una funzione di comunicazione ottica consente la regolazione simultanea dei sensori

Grazie alla funzione di comunicazione ottica, i dati attualmente impostati possono essere copiati e salvati contemporaneamente per tutti gli amplificatori collegati tra loro dal lato destro.
Questo riduce notevolmente le complesse operazioni di configurazione e ne semplifica notevolmente l’installazione.

Non è necessario specificare un’unità principale o un’unità secondaria

Tutti gli amplificatori FX-500 possono essere utilizzati sia come unità principale che come unità secondaria. È sufficiente utilizzare un cavo principale o un cavo secondario per distinguere le due unità. Questo riduce i costi di gestione dell’inventario.

Risparmio di cavi, risparmio di spazio

I cavi a connessione rapida consentono di ridurre il cablaggio. Si possono ridurre i collegamenti e le ore di lavoro necessarie per la configurazione della morsettiera dei relè, risparmiando spazio prezioso.

* È possibile collegare fino a 16 unità con FX-400 / DPS-400 / LS-400.* Fino a 12 sensori in comunicazione ottica.

Comunicazione di rete

La connessione alla rete aperta CC-Link IE Field / CC-Link / DeviceNet / EtherCAT è possibile tramite l’unità di comunicazione per reti aperte, serie SC-GU3.
Il monitoraggio o la modifica delle impostazioni possono essere effettuati tramite PLC, PC, ecc.

*CC-Link IE Field e CC-Link sono marchi commerciali di Mitsubishi Electric Corporation e sono controllati dalla CC-Link Partner Association. DeviceNet è un marchio registrato di Open DeviceNet Vendor Association (ODVA), Inc. EtherCAT è un marchio registrato di Beckhoff Automation GmbH.
