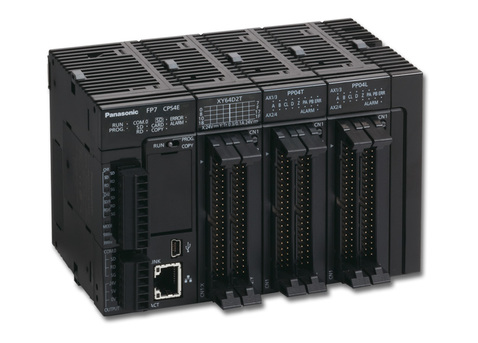

3) PLC FP7 PANASONIC

Caratteristiche

Supporta i protocolli Ethernet industriali

FP7 supporta EtherNet/IP ^™ed EtherCAT® e fornisce un sistema integrato che va dal controllo di sensori e servomotori alla comunicazione con i server superiori.
EtherNet/IP ^™ è un marchio registrato di ODVA.
EtherCAT® è un marchio registrato di Beckhoff Automation GmbH, Germania, ed è una tecnologia protetta da brevetto.

Il sistema a cassette riduce i costi unitari e l’area.

Il supporto per vari protocolli consente l’installazione su apparecchiature esistenti e la raccolta di informazioni.

Può comunicare con un massimo di 220 dispositivi

Registrazione semplice e simultanea di più

Condividi la capacità dati per coprire la capacità insufficiente. Non è necessario passare a un costoso modello di fascia alta.

Valore di riferimento: per CPU di tipo programma 196k (Nota 1)

(Nota 1): Tuttavia, il DT massimo di cui è possibile eseguire il backup è di 256k parole.

Funzione server FTP (compatibile con SSL/TLS)

È possibile leggere i dati di registrazione dalla scheda di memoria SD FP7 e scrivere file di parametri come i valori di impostazione.

Funzione client FTP(S) (compatibile con SSL/TLS)

I file di dati possono essere scritti e letti da un PC (server FTP) contemporaneamente agli eventi che si verificano all’interno del FP7. Grazie al supporto SSL/TLS, anche ID e password sono protetti.

Funzione client HTTP(S) (compatibile con SSL/TLS)

I dati del 7° PQ vengono trasferiti a un server web. I dati possono essere visualizzati tramite un browser. I dati provenienti da più PQ7 possono essere inviati e ricevuti secondo le tempistiche del singolo PQ7. Supporta anche reti interne e Internet oltre i firewall.

Per consentire il controllo dello stato del dispositivo da un’ampia area.

Funzione del server web

Il FP7 può essere monitorato e controllato tramite browser, senza bisogno di software specifici.
I dati memorizzati nel FP7 possono essere consultati tramite browser.

Sito web del cliente

Gli utenti possono caricare schermate (contenuti) da loro liberamente progettati utilizzando Control Web Creator su FP7 e monitorare le informazioni sul server web interno di FP7 tramite un browser.

*Ethernet è un marchio registrato di Fuji Xerox Co., Ltd. e Xerox Corporation degli Stati Uniti.

[Control Web Creator]
Uno strumento di disegno che consente di progettare facilmente contenuti web da pubblicare con il creatore di contenuti web FP7. È possibile progettare qualsiasi contenuto web posizionando componenti web come interruttori, lampade e contatori sullo schermo e impostandone le proprietà. È possibile creare contenuti web collegati a informazioni PLC anche senza conoscere l’HTML.

■ Può essere utilizzato con la stessa funzionalità dello strumento di disegno dell’unità di visualizzazione.
■ I componenti possono essere posizionati tramite trascinamento.
■ Le impostazioni dettagliate dei componenti sono semplici grazie al metodo delle proprietà.
■ I componenti rimangono belli anche se ingranditi o ridotti e gli schemi di colori possono essere selezionati liberamente.
■ È possibile incollare le immagini.
* ★ A giugno 2015, secondo la nostra ricerca.

Sistema Web

Questo è il contenuto Web memorizzato di default nella CPU.
Permette di controllare lo stato di FP7 (impostazioni, cronologia delle operazioni, dettagli degli errori, ecc.).

Anche se non si dispone del software di programmazione FPWIN GR7 in loco, è possibile verificare lo stato dell’FP7 a condizione di disporre di un browser.

È possibile visualizzare il contenuto dei registri dati ecc. tramite computer o smartphone.

Informazioni in loco disponibili via e-mail

L’amministratore può ricevere e visualizzare via e-mail lo stato operativo del dispositivo, i report giornalieri e le informazioni sui problemi.

Funzione di invio e-mail (compatibile con SSL/TLS)
Le e-mail possono essere inviate a intervalli, orari, comandi preimpostati o al cambio di stato del PLC, in base alle tempistiche FP7. È possibile allegare dati e file all’e-mail.
Le e-mail possono inoltre essere protette grazie alla compatibilità SSL/TLS.

Una singola unità può controllare fino a 64 assi di movimento.

L’unità di controllo del movimento FP7 controlla 64 assi e 32 assi virtuali del MINAS A6B. Questo
semplifica il controllo multiasse. (solo MINAS A6B)

* È possibile aggiungere fino a 14 unità di controllo del movimento a una CPU.
Tuttavia, il numero di unità che possono essere aggiunte è limitato dall’alimentatore utilizzato e dalla temperatura ambiente.

*EtherCAT è un marchio registrato di Beckhoff Automation GmbH della Germania ed è una tecnologia protetta da brevetto.

• Fino a 32 gruppi sincroni! (da 2 assi 32 gruppi a 32 assi 2 gruppi)
• Il ciclo di comunicazione più veloce del settore: 0,5 ms ^*
• Metodo di controllo: controllo ciclico della posizione
• Tavola di posizionamento: 1.000 tavole/asse

*4 assi (interpolazione a 2 assi x 2 gruppi). In base alla nostra allocazione trasmissione/ricezione.

Servomotore compatibile

Per maggiori dettagli sulla serie Panasonic MINAS A6B
, contattare il produttore.
Monitoraggio remoto dello stato di funzionamento del motore. Rafforzamento della manutenzione preventiva e della gestione della cronologia.

Utilizzando la funzione web server della CPU FP7, è possibile monitorare da remoto coppia, velocità, posizione, ecc. del motore. Inoltre, è possibile ottenere un monitoraggio completo del funzionamento, inclusi i sensori periferici.

*Quando il limite è abilitato, sono disponibili 3 ingressi generici.

Debug fluido durante l’avvio

L’unità è dotata di una scheda di memoria SD. Ciò consente di analizzare i log di comunicazione all’avvio, semplificando il debug. È anche possibile scrivere forme d’onda operative.

*Quando si effettua la registrazione durante il funzionamento, prestare attenzione ai ritardi nella comunicazione sul lato EtherCAT dovuti alla scrittura.
*Utilizzare una CPU con funzione Ethernet integrata (AFP7CPS□E, AFP7CPS□ES).

Seleziona le funzioni di cui hai bisogno e controlla una varietà di dispositivi! Unità multi-I/O

Un’unità supporta l’ingresso del contatore ad alta velocità, l’ingresso di interruzione, l’uscita a impulsi, l’uscita PWM e l’uscita di confronto, consentendo molteplici funzioni di controllo.

■ Esempio di controllo

・Può essere collegato e controllato con schede dedicate, dispositivi fatti in casa e vari sensori. [Brevetto in corso di registrazione]

Può essere utilizzato anche per il controllo centralizzato di dispositivi con tensioni diverse o come convertitore per dispositivi a 5 V.

Può essere ispezionato direttamente durante il processo di ispezione dei componenti elettronici alimentati a 5 V.

Può essere collegato direttamente al controllore programmabile serie FP7! [SL-VFP7]

Riduzione dei costi di costruzione e dello spazio necessario

Poiché è collegato direttamente al bus, non sono necessari connettori di ingresso/uscita PLC, controller S-LINK V o moduli di ingresso/uscita PLC, il che riduce i costi e fa risparmiare spazio all’intero sistema.

È possibile installare fino a 64 unità SL-VFP7 sul controllore programmabile della serie FP7

Poiché nella serie FP7 è possibile installare fino a 64 unità SL-VFP7, è possibile controllare un massimo di 512 punti x 64 = 32.768 punti I/O (massimo 256 nodi x 64 = 16.384 nodi).

* Quando si utilizza l’AFP7CPS2R (venduto separatamente) per l’unità CPU FP7, non è possibile utilizzare l’unità master/slave di espansione FP7 (venduta separatamente), quindi è possibile installare fino a 16 SL-VFP7.
